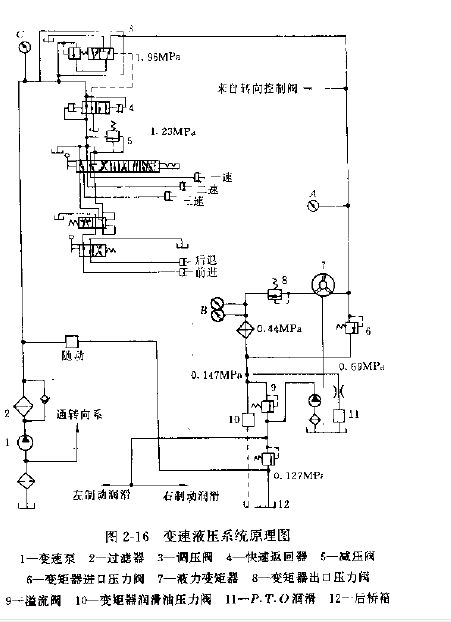

D155-1A型推土機變速系統采用動力換檔、行星變速器，其特點是可在不切斷動力下進行換檔;其變速液壓系統回路原理圖，如圖2-16所示。

(一)故障的檢查方法
機器啟動后，操縱變速桿，確定某一檔位，此時車輛若不動作或經儉測變速壓力低于1.96MPa時，說明變速系統發生故障，檢查步驟如下:
(1)檢查變速泵出口壓力是否達到1.96MPa;如未達到，說明油路異常，檢查次序?yàn)?
1)檢查變速泵之前的油管有無裂紋，法蘭與管子焊接處有無氣孔。
2)拆、裝檢查粗過濾器，排除粗過濾器堵死引起的故障。
3)檢查變速泵進油口密封是否偏移，變速泵進油日平面與油管平面是否齊平;并由此產生吸空故障。
4)檢查變速泵有無嚴重泄漏現象
(2)檢查細濾器有無吸空或堵死現象。
(3)堵住通往隨動閥的油路，測量變速壓力，檢查因隨動閥故障引起的變速系統故障.并確定具體位置。
1)檢查推土板升降隨動閥。
2)檢查推土板傾斜隨動閥。
3)檢查松土機隨動閥。

(4)檢查變速閥故障引起的系統故障
1)檢查O形密封圈密封位置是否正確，密封圈是否損壞。
2)阻尼小孔是否被堵死。·
3)檢查調壓閥是否失靈。
4)檢查方向閥有無故障。
5)檢查變速閥有無嚴重泄漏。
(5)檢查變速器各檔是否正常。
1)檢查各檔壓力狀況，確定哪一檔有故障。
2)檢查鋼球止回閥是否泄漏。
3)拆開變速器殼體，檢查悶塞是否泄漏。
4)檢查各檔蝶形彈簧有無故障。
5)用0.38MPa的壓縮空氣注入油孔，檢查活塞移動有無阻滯現象。
6)檢查各檔位的緊固螺栓有無松動。
7)檢查各檔摩擦片、密封環的受損情況。

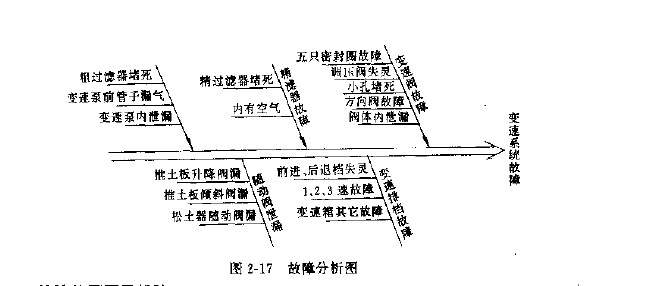

圖2-17為變速系統常見故障分析圖。
