YA71-45液壓機，是用于壓制磁芯的主要設備，使用中柱塞泵漏油嚴重，每年都有2臺--3臺需要進行大修，某廠結合大修理對液壓泵的故障進行了分析并作了改進，現介紹如下。

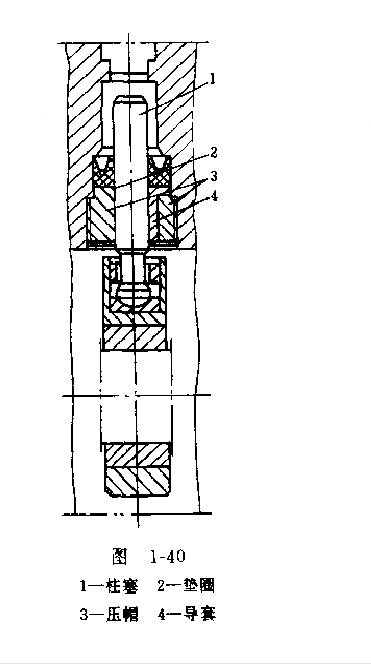

YA71-45液壓機的柱塞泵結構如圖1一40所示(左半部)。分析其故障原因?yàn)?壓帽3與柱塞1為鋼一鋼摩擦，極易磨損。拆下發現柱塞與壓帽配合間隙均在1 mm(單邊)左右，起不到導向和封油作用。改進后結構如圖右半部所示。導套4選用錫青銅。去掉圖左部中原有的墊圈2，另外增加一個導套4。導套4與柱塞1配合選用H7/f6，導套4與壓帽3配合選用H8/k7。這樣導套與柱塞為銅一鋼摩擦，在相同條件下磨損率比鋼一鋼低，壽命長，而導套作為易損件，加工和拆裝方便。經改進后，柱塞泵漏油故障得到解決，且壽命大大提高。

上述改進中液壓泵的壓帽不能壓得過緊，否則將會導致系統無壓力，機床不動作。在修理一臺YA71-45液壓機時，將壓帽多旋緊了幾圈，以使密封良好，但裝機后試驗時則壓力、動作全無。后拆開泵再將壓帽旋松幾圈，裝上后一切正常。分析原因?yàn)?壓帽旋得太緊使密封圈與柱塞間隙變小甚至抱死，導致液壓泵曲軸負荷增大，當此負荷增至等于或超過三角帶傳遞力時，三角帶打滑，于是曲軸轉速低于泵最低極限轉速，使泵不能供油，故機床無壓力，無動作。
