M7120A型平面磨床磨頭漏油是一個普遍存在的間題，以前尚無有效解決辦法，某廠經反復試驗，加裝了一個停車回油裝置，較好地解決了漏油問題。

改裝前：

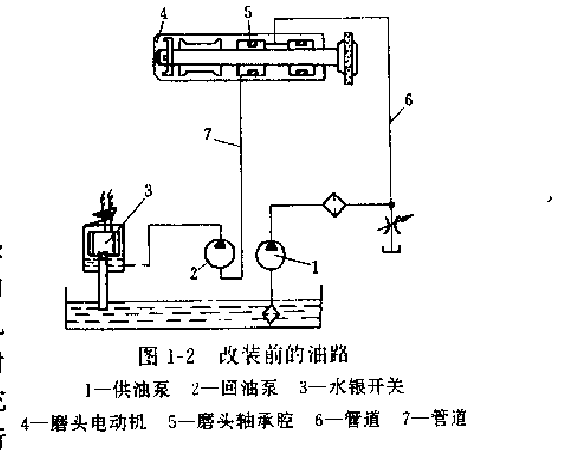

    首先分析一下原M7120A型平面磨床磨頭的潤滑油路(參看圖1-2)泵1為供油泵。泵2為回油泵。當液壓泵電動機起動后，泵i和泵2同時工作，壓力油經管道8到磨頭軸承腔5內。回油由泵2經管道a，水銀開關3回到油箱。當磨頭軸承腔5內充滿壓力油后，水銀開關3才能接通磨頭電動機4，從面保證磨頭主軸在充分的油液中工作，此時兩泵之間的油液是封閉的，磨頭軸承腔5內繼續充滿壓力油。磨頭軸承腔的密封是由封油圈來進行的，由于封油圈與主軸之間有間隙，當泵1和泵2停止工作時，磨頭軸承腔5內充滿的壓力油無法卸荷，使磨頭前后兩端漏油。
當磨頭正常工作時，由于油液有回油通道和主軸的高速旋轉，所以一般不會泄漏。
    以前的解決辦法是盡量減小封油圈與主軸的間隙，這樣容易造成主軸研傷。某廠儉修過的幾臺磨頭，均發現主軸有不同程度的研傷，有的深達0.1 mm。主軸研傷易造成“抱軸”現象，因而只好適當加大間隙，特別是經大修過的設備，難以保證較小的間隙，所以更容易產生泄漏。

改裝后：

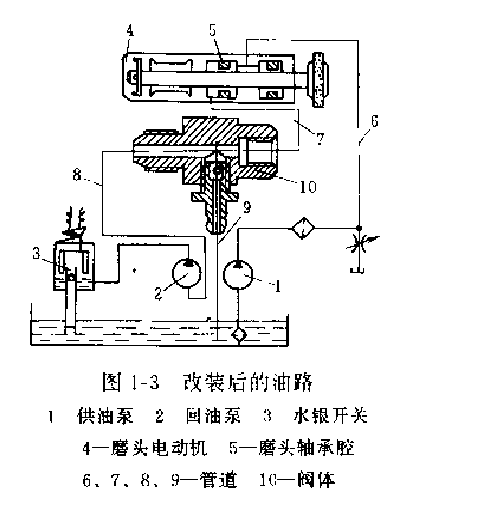

    為解決泄漏問題，某廠設汁了一個停車回油裝置(參看圖1一3)。其工作原理如下:當磨頭正常工作時，油液由泵1經管道6進入磨頭軸承腔5內，進油孔為7，回油孔為2，由于回油孔較小，且回油是由泵2強制吸油，因此管道7和8內的油液流量小，流速也快，此時油壓低于大氣壓力，閥體1D中的鋼球就上升封閉回油管道9，油液只能經管道Z和8,泵2、水銀開關3回到油箱。

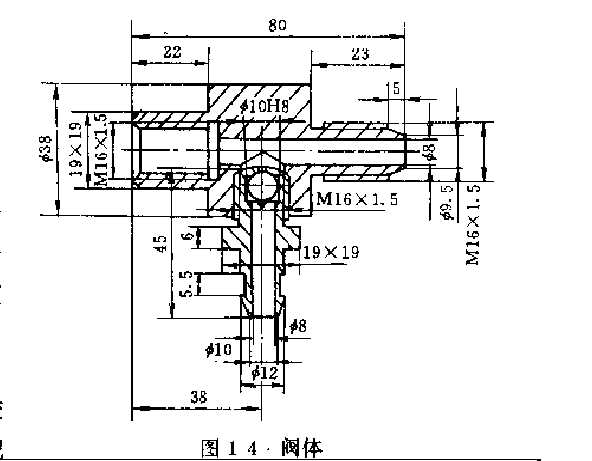

    當磨頭停車時，泵i和泵2停l上工作，磨頭軸承腔5內的壓力油充滿管道7和8。此時在油壓及鋼球自重力的作用下，閥體10(參看圖1-4)中的鋼球下降，磨頭軸承腔5內的油液直接通過管道9回到油箱。

改裝效果：
    該廠曾檢修過一臺M7120A型平面磨床的磨頭，檢修前，漏油較嚴重;檢修中，曾把封油圈和端蓋與主軸之間的徑向間隙都減少到小于0.05mm，試車時還出現“抱軸”現象;后來又把徑向問隙增大到0.09mm，此時漏油嚴重。最后，在加裝了上述停車回油裝置后，才解決了漏油問題。此裝置經多年來的實際使用。證明對磨頭軸承及主軸均無不利影響，效果理想。
